4S110-06-3F
VPC Pneumtaic
| État de disponibilité: | |
|---|---|
Description du produit
1. Capacité : prend en charge jusqu’à 24 positions de vannes sur un seul terminal.
2. Double fonctionnalité : permet l’utilisation parallèle du vide et de la pression sur un seul terminal.
3. Rentabilité : cible les concepts de machines moins complexes tout en conservant une fonctionnalité pneumatique élevée et une modularité électrique, ce qui est bénéfique pour les constructeurs OEM et les utilisateurs recherchant une conception de machine efficace.
Spécifications du produit

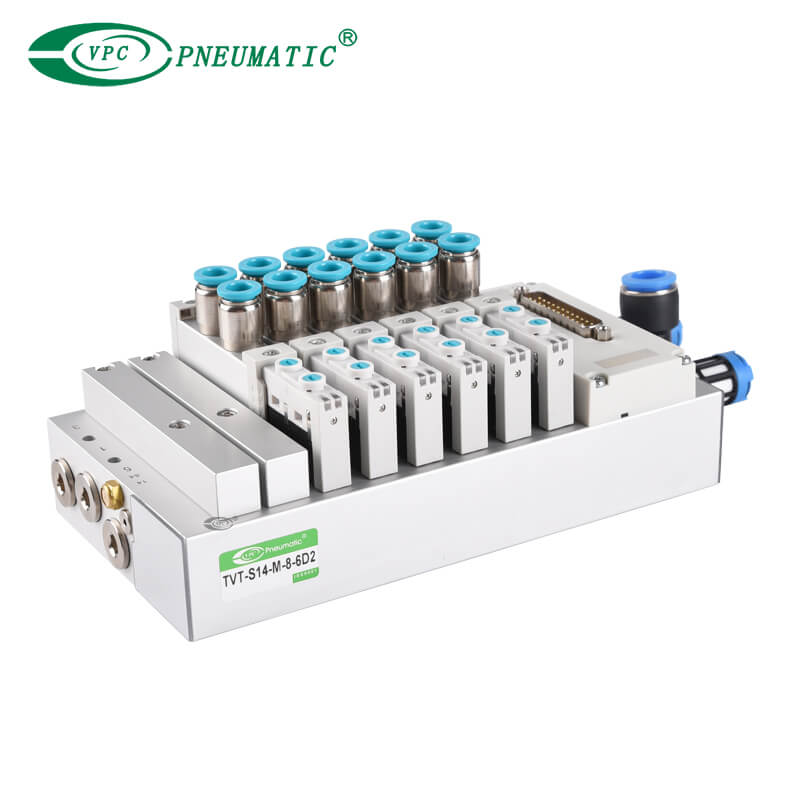

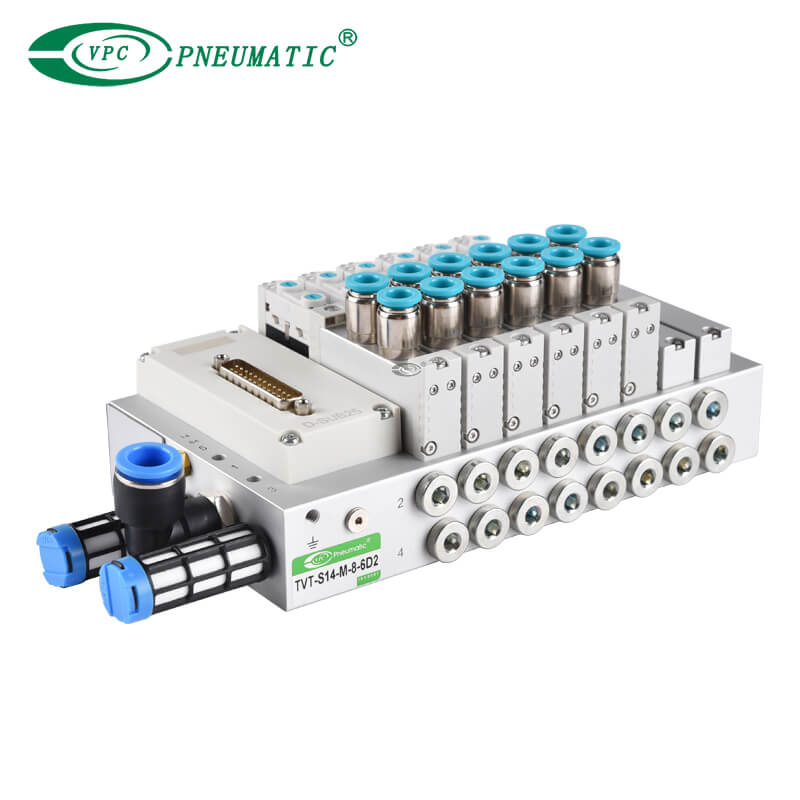

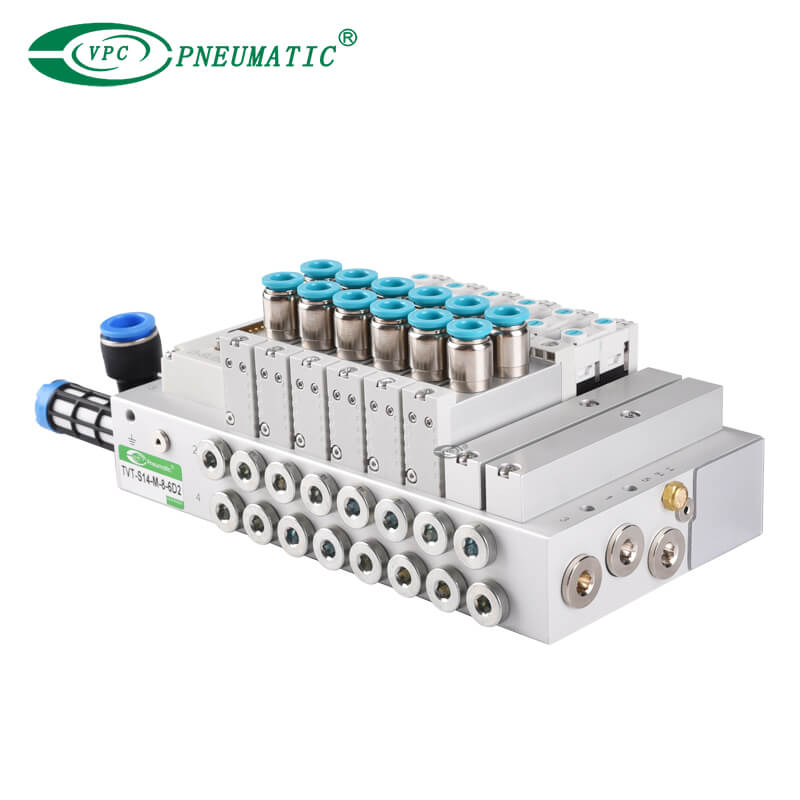

| Modèle | TVT-S14-M-8-6D2 | |
| Fluide de fonctionnement | Air pur | |
| Pression de travail | Alimentation en air de pilotage interne | 0,3 à 0,8 MPa |
| Alimentation en air de pilotage externe | ﹣0,09 à 0,8 MPa | |
| Pression de pilotage | 0,3 à 0,8 MPa | |
| Température de travail | ﹣5 à +60 ℃ | |
| Poste stable | Monostable | |
| Max. Non. des positions des vannes | 24 | |
| Rappel pneumatique par ressort | Non | |
| Rappel mécanique par ressort | Oui | |
| Fonctionnement sous vide au port | Avec air de pilotage externe | |
| Conception | Bobine de piston | |
| Principe d'étanchéité | Doux | |
| Type d'actionnement | Électrique | |
| Type de contrôle | Piloté | |
| Alimentation en air de pilotage | Externe | |
| Fonction d'évacuation d'air | Peut être étranglé | |
| Position de montage | N'importe lequel | |
| Indication de l'état du signal | DIRIGÉ | |
| Débit sur rampe collectrice G1/8 | 620 l/min | |
| Taille | 14 mm | |
| taille du port | G1/8 | |
| Classe de résistance à la corrosion CRC | 2 | |
| Connexion électrique | Par E-box | |
| Tension de fonctionnement | DC24V ±10% | |
| Pouvoir | 1/0,4 W (après 25 ms) | |
| Cycle de service | 100% | |
| Max. fréquence de commutation | 3 Hz | |
| Indice de protection selon EN 60529 | IP40,IP67 | |
| Max. impulsion de test positive avec 0 logique | 1600μs | |
| Impulsion de test maximale négative avec logique 1 | 3000μs | |
| Logement | Alliage d'aluminium corroyé | |
| Scellés | HNBR, NBR | |
| Mise en marche de l'heure | 10 ms | |
| Arrêt de l'heure | 38 ms | |
| Dimension de la grille | 16 millimètres | |
| Type de connexion | Semi-en ligne/sous-base | |
